> A10單極無鎖帶燈按鈕

•
•
•
•

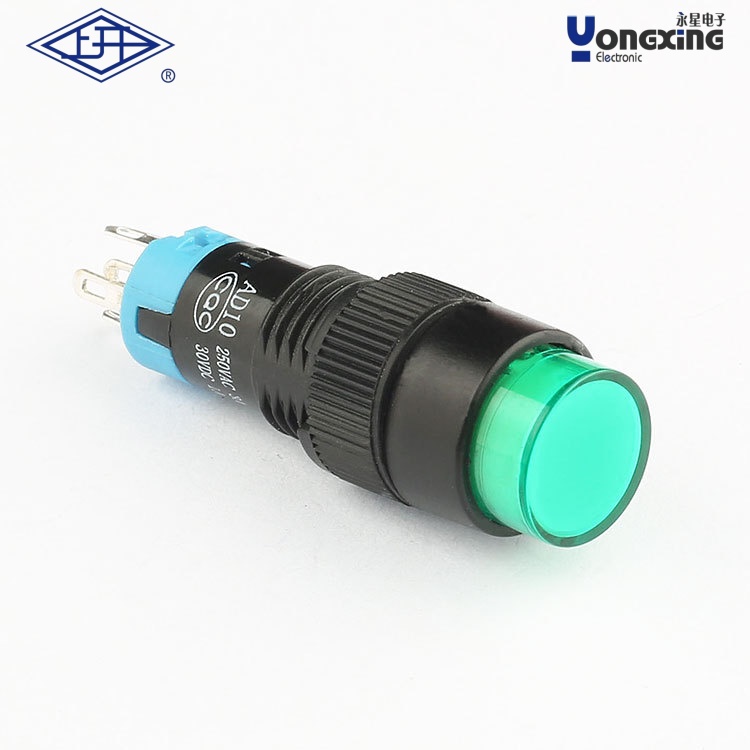

產品名稱：      A10單極無鎖帶燈圓形綠色按鈕

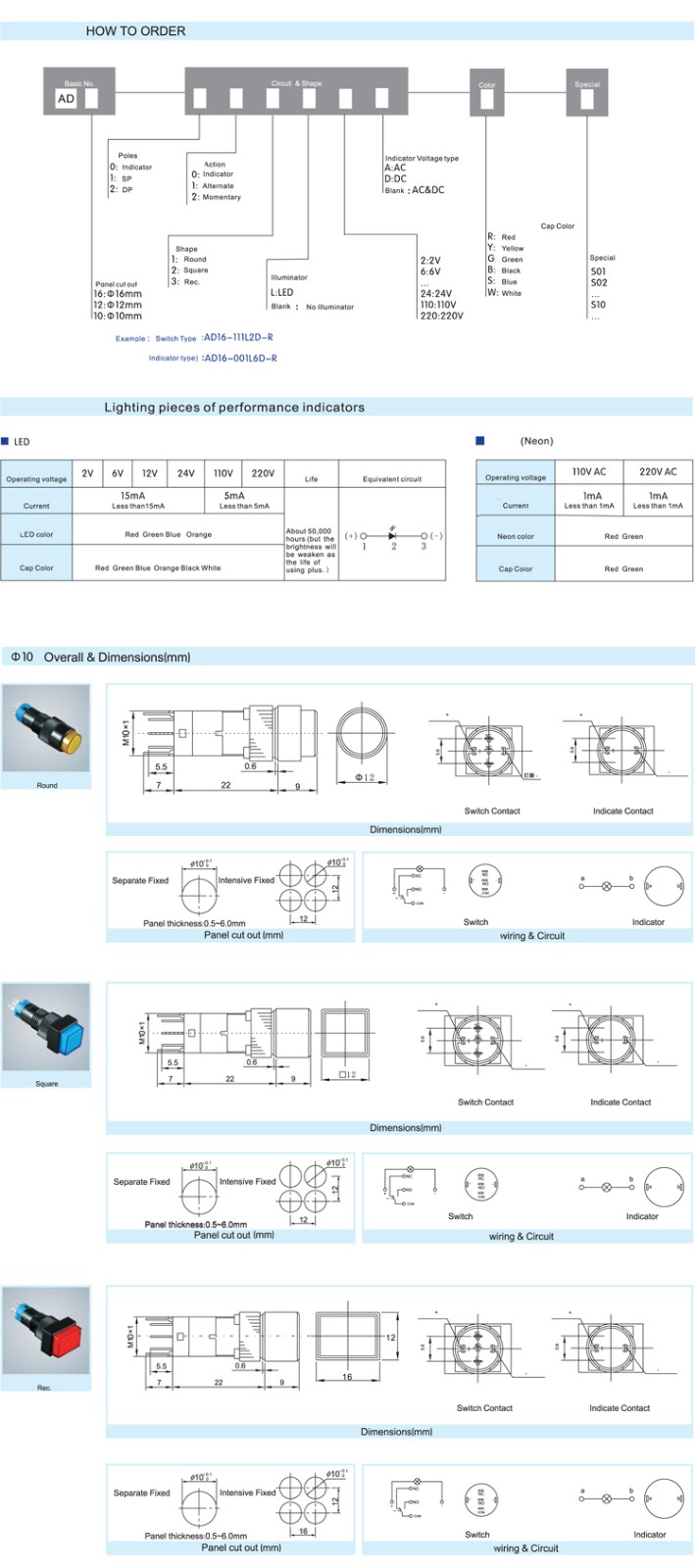

產品型號：        AD10-121L12-G
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

A10單極無鎖帶燈圓形綠色按鈕”的相關信息，以下是整理后的關鍵點：

?1. 基本特性?

?型號解讀?：A10通常表示按鈕直徑約10mm（具體以廠家規格為準），單極（單觸點）、無鎖（瞬時開關），按壓后自動復位。

?指示燈?：內置綠色LED或燈泡，用于狀態指示（如電源通斷、設備運行等）。

?顏色?：按鈕帽為綠色，符合工業標準（綠色常用于啟動/運行指示）。

?

2. 技術參數?

?電氣規格?：

額定電壓：常見AC 220V/DC 24V（需確認具體型號）。

觸點容量：通常為2A-5A，適用于控制小電流信號或繼電器回路。

防護等級：IP65（防塵防水，適合工業環境）。

?機械壽命?：約50萬次按壓（不同品牌有差異）。

?接線方式?：螺絲端子或插接式，部分型號支持快速接線。

?

3. 應用場景?

?工業控制?：設備啟動/停止、信號觸發。

?自動化系統?：PLC控制回路、報警復位。

?儀器儀表?：狀態指示或測試按鈕。

?4. 安裝與接線?

?面板開孔?：通常直徑約10.5mm（以實際產品為準）。

?接線示例?：

?指示燈?：需獨立供電（如并聯電源或通過開關觸點控制）。

?觸點?：串聯在控制回路中，按壓時接通電路。

?注意?：若為LED指示燈，需確認極性（DC供電時區分正負極）。

?

?5. 故障排查?

?指示燈不亮?：檢查供電電壓、極性（DC型）、線路是否斷路。

?觸點失效?：清潔觸點或更換按鈕（可能因電弧氧化導致接觸不良）。
