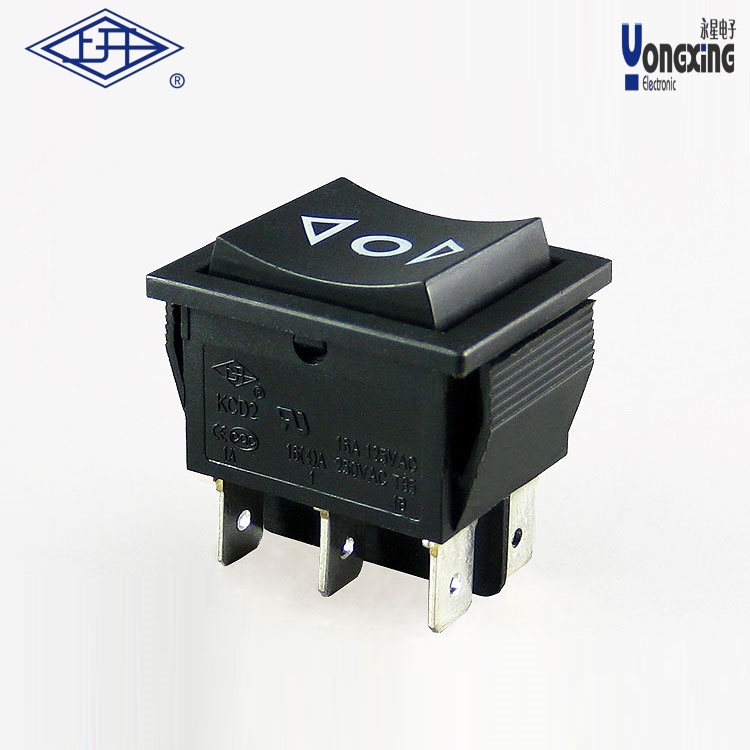

> KCD2三檔全黑船型開關

•
•
•
•

產品名稱：      KCD2三檔全黑船型開關
產品型號：        KCD2-23-CA1A-B-B-75
電器額定值：      16(4)A 250V AC
接觸電阻(初始值)：  ≤50MΩ
絕緣電阻(常態)：   ≥1000MΩ
耐壓(常態)：      1500V AC ,1min
電器壽命(次)：    10000次
機械壽命(次)：    50000次
工作環境溫度：    T55,T85,T125
防護等級：        IP65
產品認證：        CE、CQC、UL、CB、ENEC、ROHS

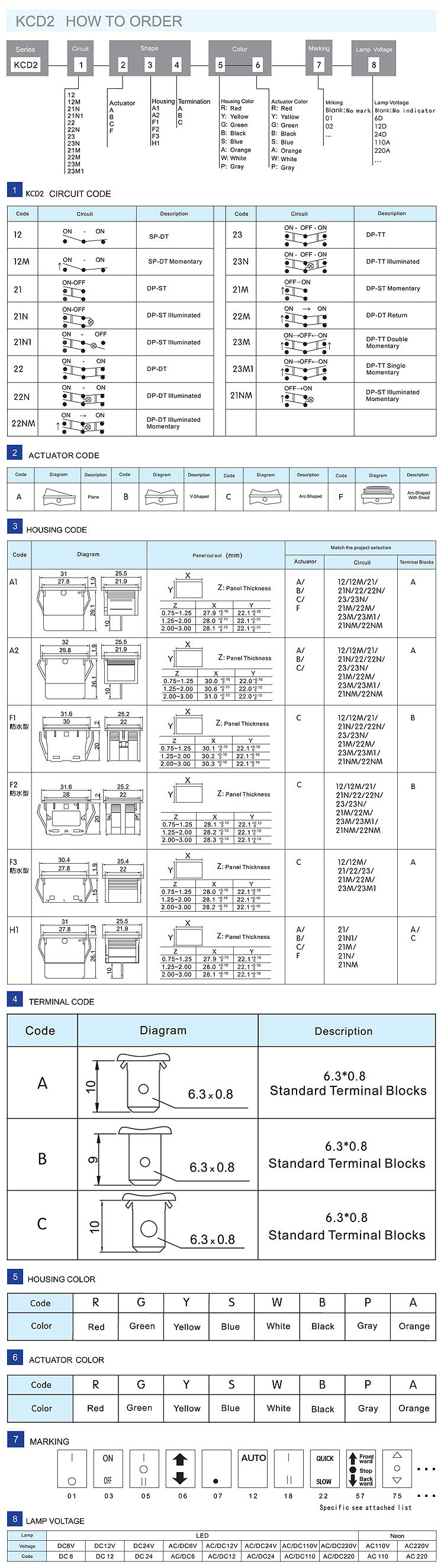

下載產品樣冊下載產品樣冊

產品詳情

以下為KCD2三檔全黑船型開關的綜合信息整理：

一、核心參數與特性

?型號標識?

完整型號：KCD2-23-CA1A-B-B-75

外形特征：全黑設計，按鍵尺寸約31×13.4mm（參考同類產品）

?

電氣性能?

額定負載：16A/250V AC（部分標注工作電流15-16A）

觸點特性：接觸電阻≤50mΩ，絕緣電阻≥1000MΩ，耐壓1500V AC

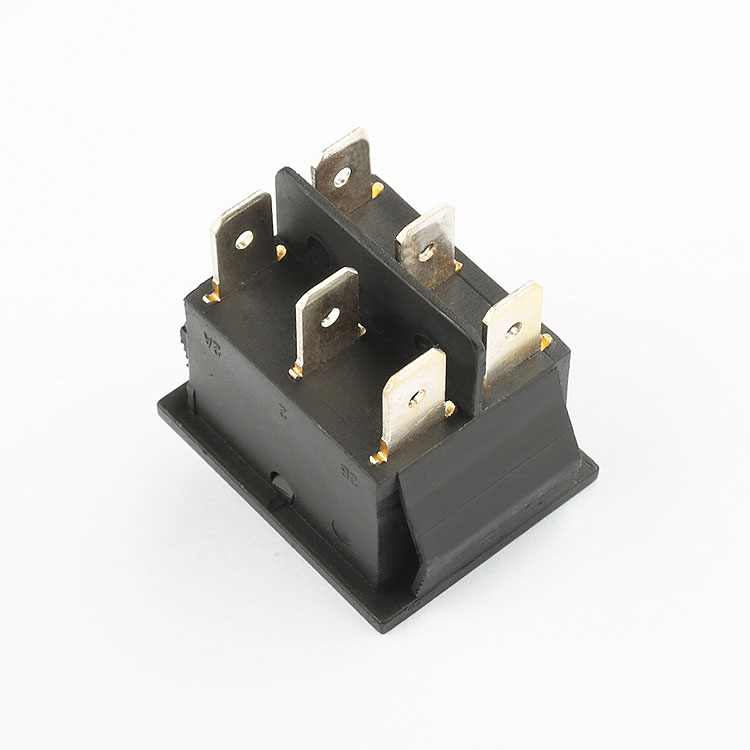

檔位結構：6腳3檔（部分型號為4腳設計）

?

壽命與防護?

機械壽命：50,000次操作

電氣壽命：10,000次通斷（部分型號達100,000次）

防護等級：IP65（防塵防水）

二、應用與安裝

?適用場景?

家用電器：電熱鍋、飲水機電源控制

工業設備：小型配電箱、儀器儀表面板

環境要求：工作溫度覆蓋-55℃至+125℃

?

安裝要點?

開孔尺寸：標準圓形開孔直徑約20mm

接線方式：斷開火線連接兩端端子，負載并聯至輸出端與零線（需斷電操作）

PCB安裝：需按結構圖設計對應槽位
