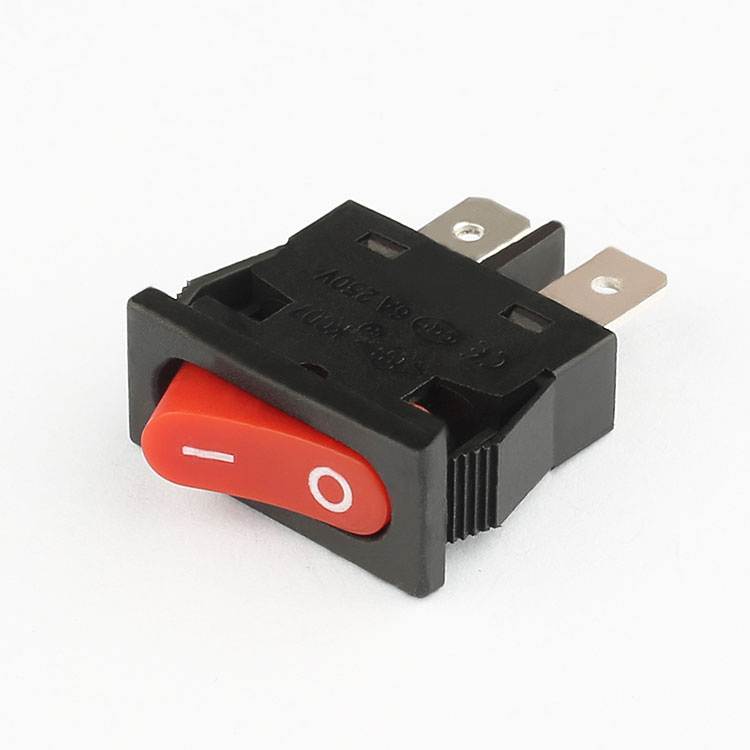

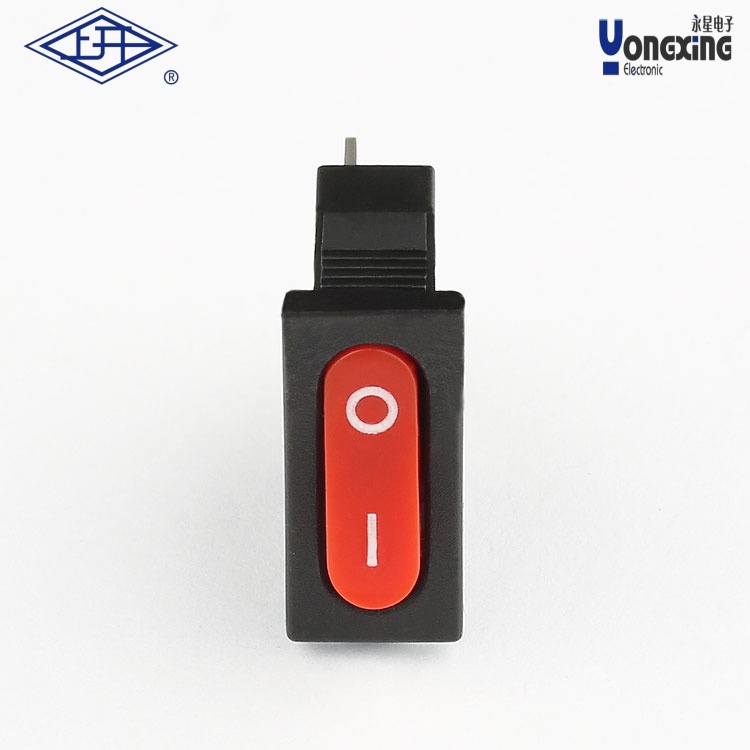

> KCD7單極單擲弧形面船型波動開關

•
•
•

產品名稱：            KCD7船型波動開關

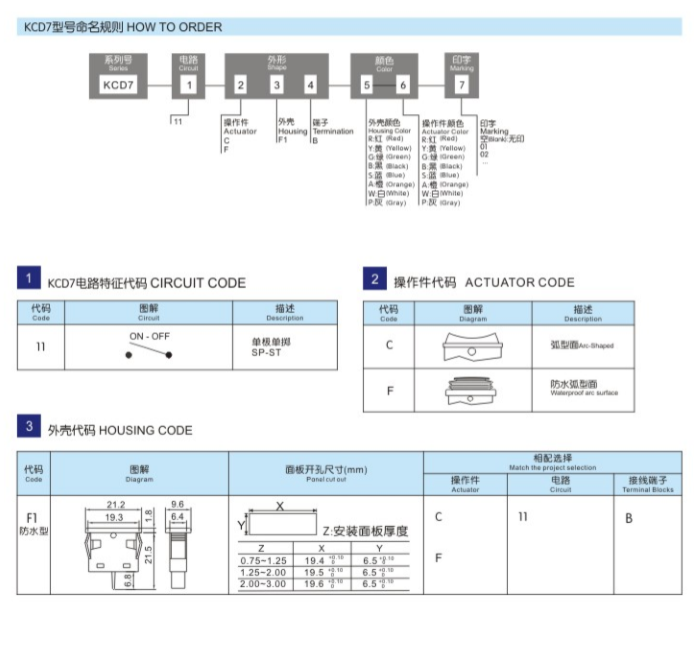

產品型號：              KCD7-11-C-B-R-01
接觸電阻（初始值）：        ≤50MΩ
絕緣電阻（常態）：         ≥1000MΩ
耐壓（常態）：            1500V AC ,1min
工作環境溫度：            T55
電氣壽命：              10000次
額定電壓：               250V AC
額定電流：               6A
產品認證：               CE、CQC、ROHS



下載產品樣冊下載產品樣冊

產品詳情

KCD7單極單擲弧形面船型波動開關是一種低壓電器控制元件，。以下是其核心特性及技術細節：

一、產品結構

?單極單擲設計?：僅控制單一電路通斷，符合KCD系列基礎功能定義。

?弧形面板?：采用符合人體工學的弧形面設計，操作手感更流暢。

二、技術參數

?額定電流?：標準型號為7A，部分高功率版本可達16A或30A（根據具體型號后綴區分）。

?電壓范圍?：支持250V交流電壓，部分型號標注16A/250V參數。

?觸點材質?：采用銀點接觸結構，導電性能更優。

三、外觀與配置

?尺寸?：典型尺寸為25mm×32mm（長×寬），部分型號可能略有差異。

?引腳配置?：提供多種腳數選擇，包括2腳、3腳、4腳等，檔位涵蓋2檔、3檔模式。

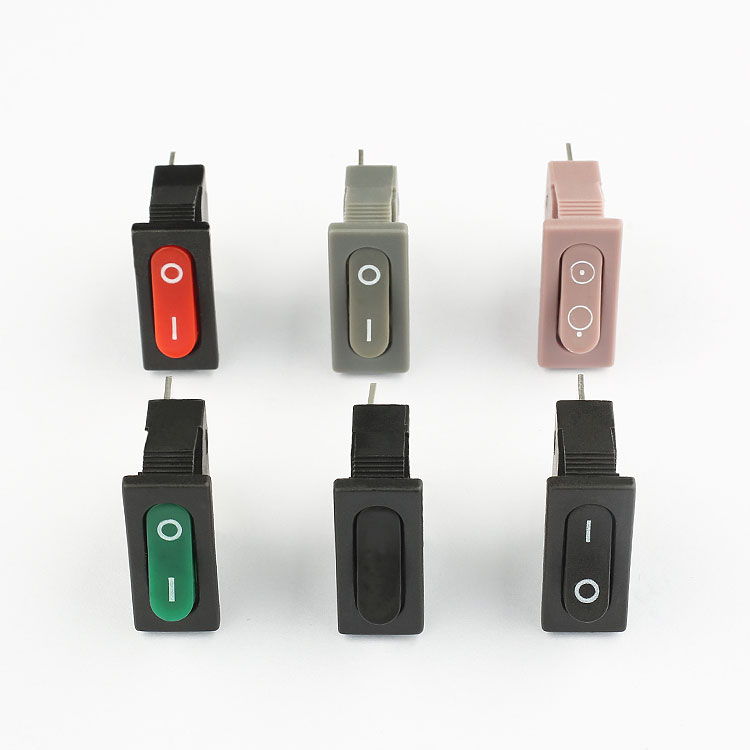

?附加功能?：部分型號支持帶燈指示（如紅色/綠色LED），便于狀態識別。

四、安裝與應用

?安裝方式?：可直接焊接于PCB板，或通過底座固定（視具體型號而定）。

?防護等級?：基礎型號絕緣等級為IP67，具備防水防塵能力。

?典型場景?：適用于電熱水壺、大功率設備電源控制及工業設備開關面板。
