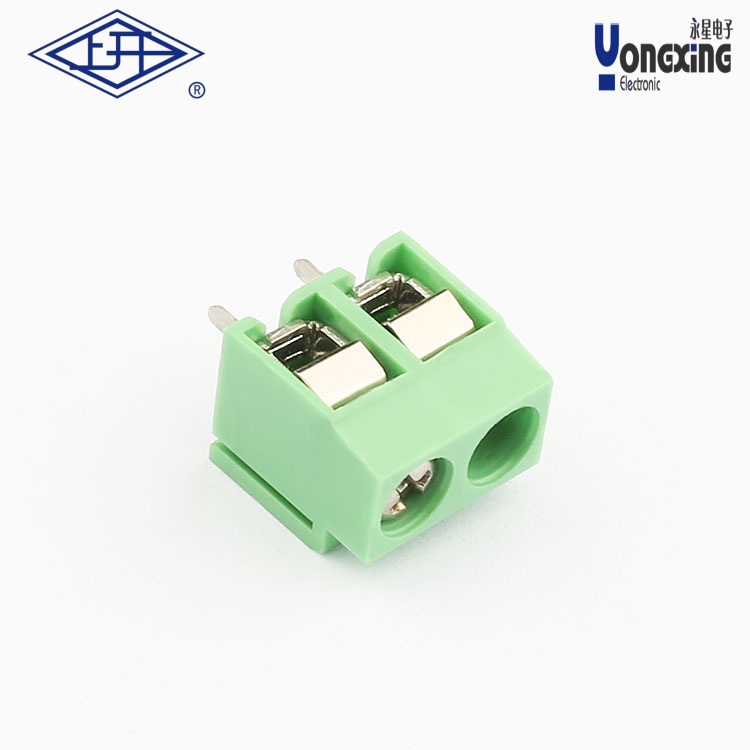

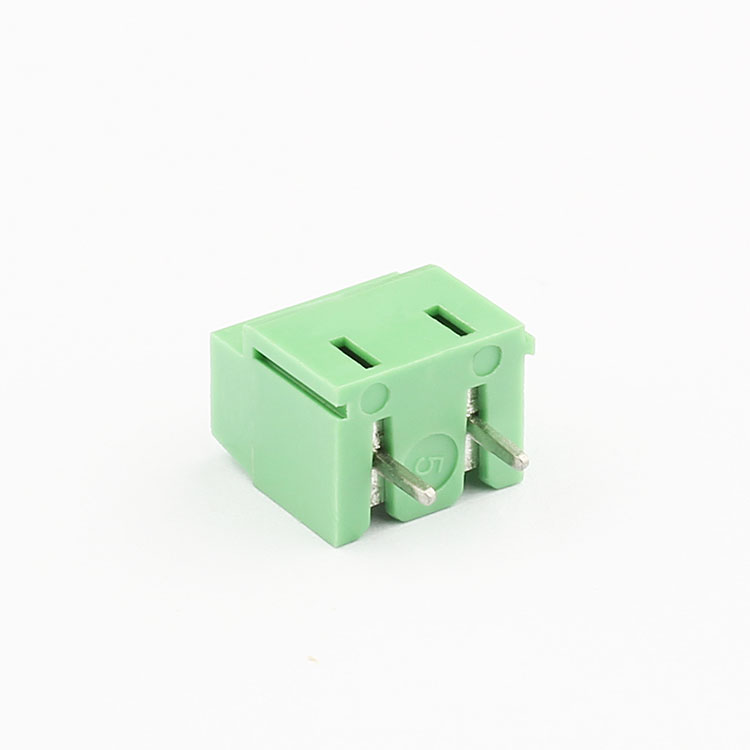

> YA螺釘式2針接線端子YA331-500M-2P

•
•
•
•

產品名稱：     YA螺釘式PCB接線端子
產品型號：       YA331-500M-2P
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       26-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YA螺釘式PCB接線端子YA331-500M-2P是一款專為印刷線路板設計的電氣連接配件，其技術參數和特性如下：

一、技術參數

?電氣性能?

額定電壓：300V

額定電流：10A

接觸電阻：≤20mΩ

耐電壓：AC2000V/1min

?

環境適應性?

操作溫度范圍：-40℃～+150℃

瞬間耐溫：+250℃（持續5秒）

?
機械規格?

適用線徑：26-14AWG（1.5mm2）

推薦剝線長度：6-7mm

二、結構特點

?材質與工藝?

導體部分采用黃銅鍍錫，確保低接觸電阻和耐腐蝕性；

絕緣體為PA66材料，符合UL94V-0阻燃標準；

螺絲規格為M2.5，表面鍍鋅處理。

?

接口設計?

采用螺釘壓接方式，支持5.0mm/5.08mm間距的PCB布局；

直插式結構便于快速安裝。

三、應用場景

?典型用途?

適用于工業控制設備、電源模塊等需要高可靠電氣連接的場景；

常見于多線路PCB板間的信號傳輸或功率分配。

?

兼容性?

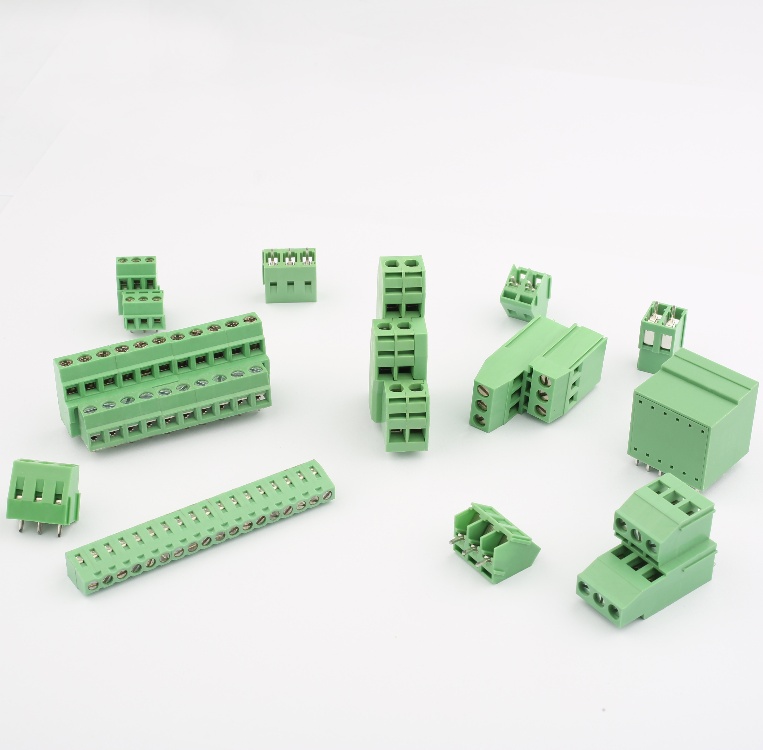

可與其他YA系列端子（如YB、YC等）搭配使用，滿足多樣化布線需求。

該型號憑借其耐高溫、高絕緣性及緊湊設計，成為PCB連接場景中的常用解決方案。
