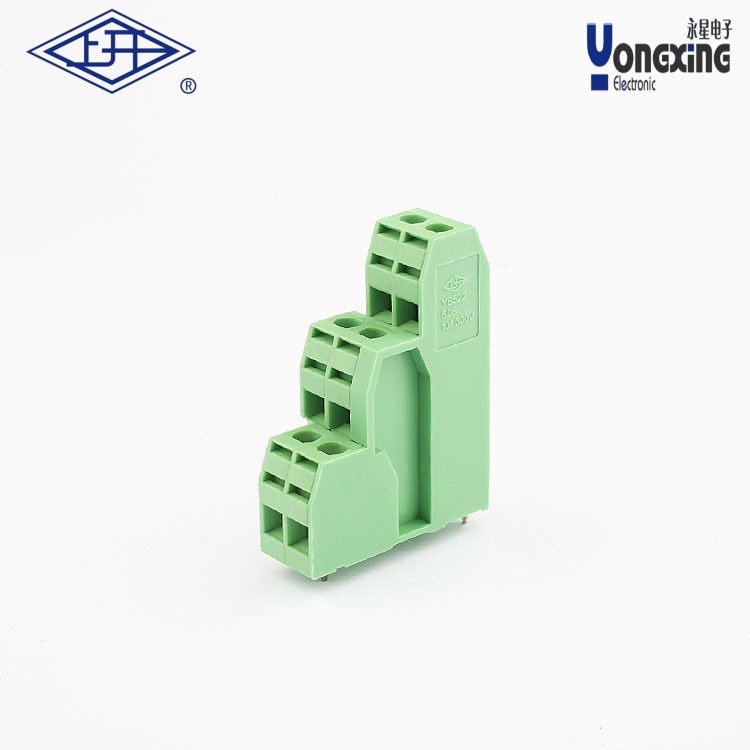

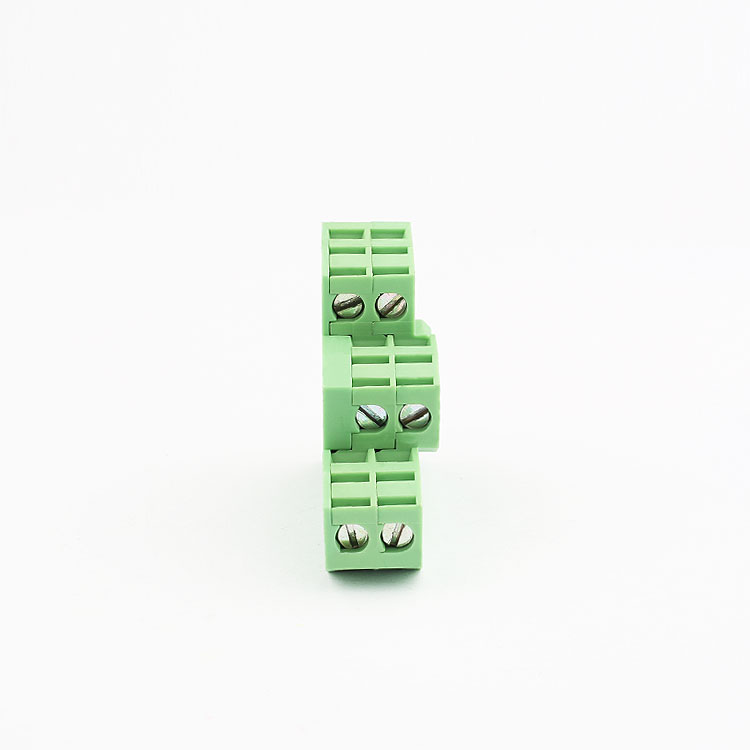

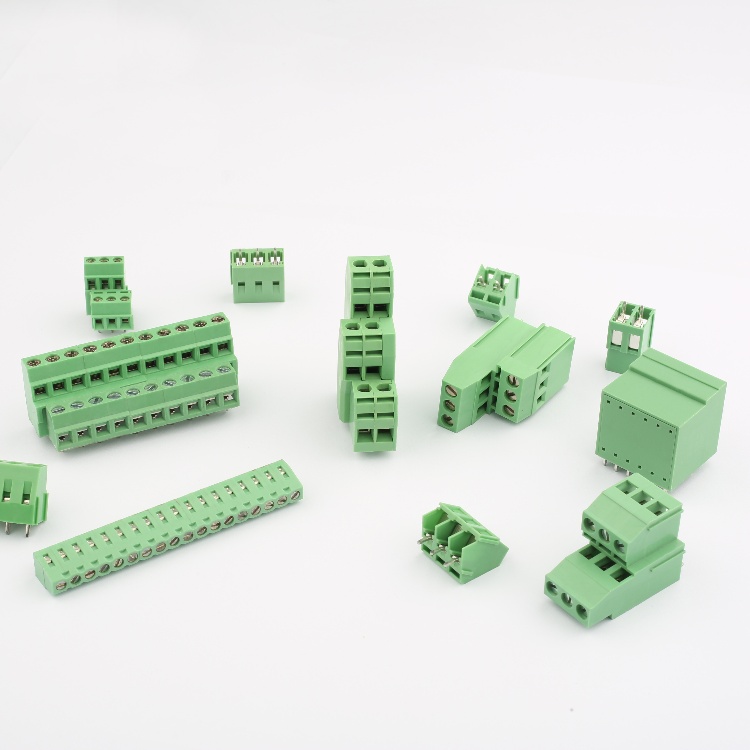

> YB螺釘式PCB三層兩針接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB三層兩針接線端子

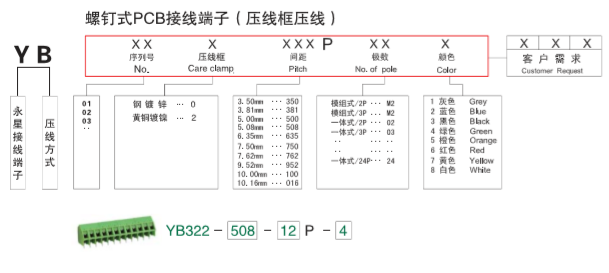

產品型號：      YB522-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB三層兩針接線端子是一種專為印刷電路板（PCB）設計的電氣連接組件，以下是其核心信息整理：

1. ?產品概述?

?功能特性?：采用螺釘壓接方式實現導線與PCB板的可靠連接，屬于歐式接線端子類型，具備三層結構設計。

?型號標識?：“兩針”指單組端子包含兩個插針，適用于雙線連接；“三層”可能指端子的物理結構分層（如殼體、導電片、固定層）。

2. ?結構與技術參數?

?物理結構?

包含頂部固定板、接線導引桿、限制擋板等組件，通過螺紋緊固螺釘調節壓力固定導線。

焊接針型連接器設計，插針間距可選6.35mm或7.62mm等規格，支持PCB穿孔式安裝。

?
關鍵參數?

?電流承載?：適用于大電流場景（具體指標需參考廠商規格）。

?顏色標識?：常見綠色殼體，便于電路設計區分。

3. ?應用場景?

?工業設備?：如工控主板、電源模塊等需要高穩定性連接的場景。

?電子制造?：適用于通用電腦、通訊設備等PCB密集布線場景。

4. ?安裝與注意事項?

?安裝方式?：通過螺釘調節頂部固定板壓力實現導線緊固，需注意避免過度施壓導致PCB板損傷。

?焊接要求?：焊接針腳需與PCB板孔位精確匹配，推薦使用自動化焊接工藝確保一致性。
