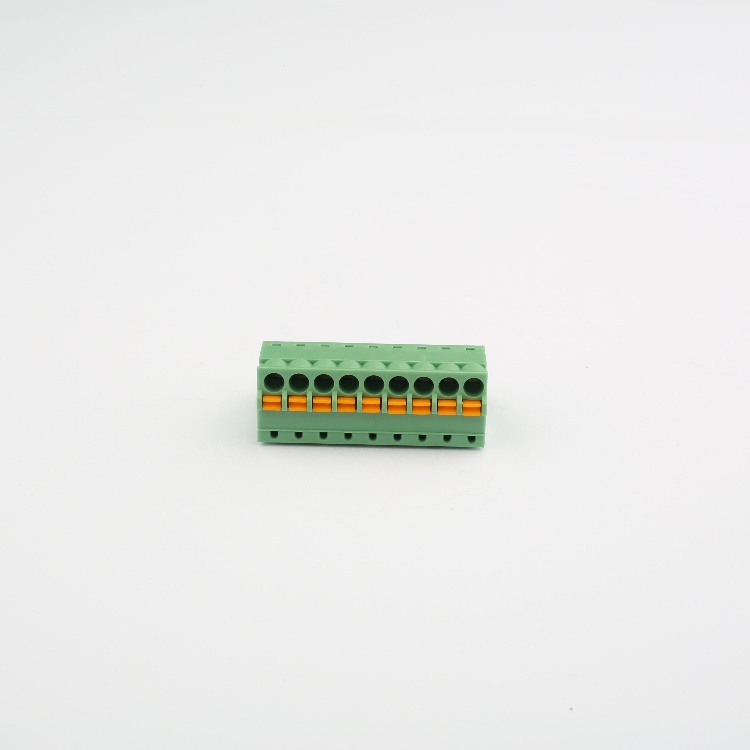

> YC插撥式接線端子

•
•
•
•

產品名稱：     YC插撥式接線端子
產品型號：      YC030-508-9P
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

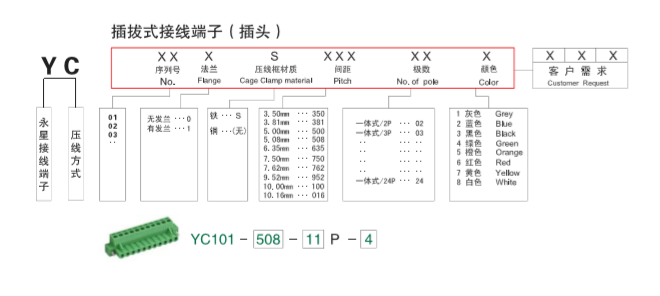

“YC插拔式接線端子 YC030-508-9P”屬于插拔式接線端子系列，其型號參數可拆解如下：

?型號規格解析?

?YC030?：可能為產品系列編號或廠家內部標識代號。

?508?：表示間距為5.08mm，屬于插拔式端子中標準間距規格之一。

?9P?：代表9位排針（Pin），即單個端子排包含9個獨立接線位。

?

典型技術特征?

采用插拔式結構設計，由公端插頭與母端插座組成，支持PCB板焊接或面板安裝；

彈簧壓線技術確保導線連接的穩定性，支持線徑范圍約0.14-4mm2的導線接入；

外殼材料多為聚酰胺（PA6.6），具備阻燃（UL94 V0）和抗老化特性，適用溫度范圍-40°C至+105°C。

?

應用場景?

適用于工業控制柜、電力設備、電子儀器等場景的模塊化電氣連接；

支持多芯線纜的快速插拔與維護，常見于需要頻繁調試或更換組件的場合。
