> YE插拔式接線端子9針

•
•
•
•

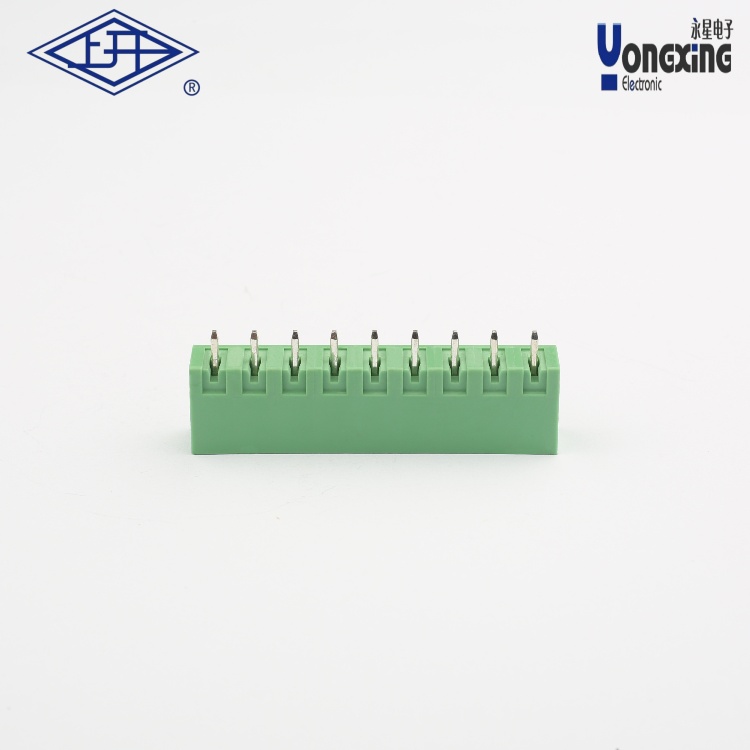

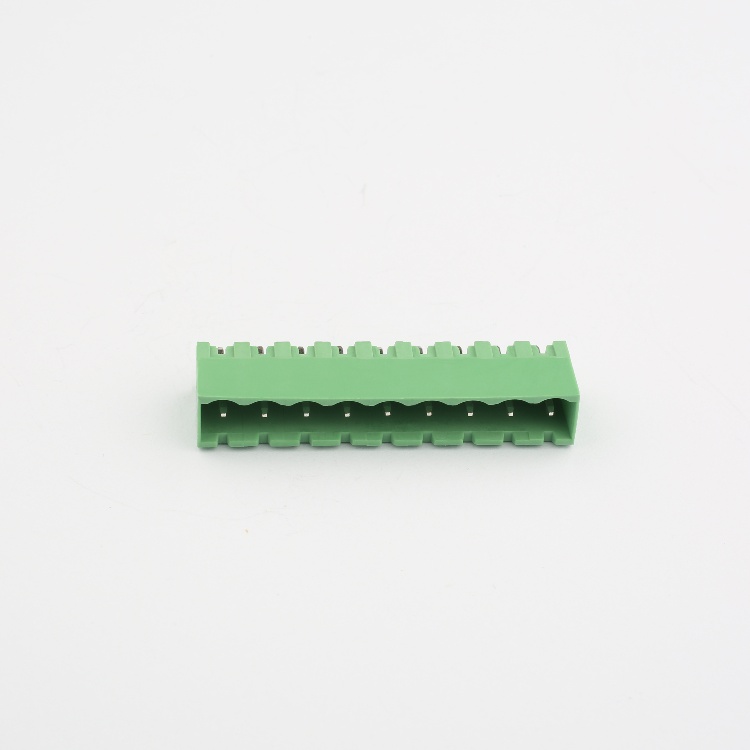

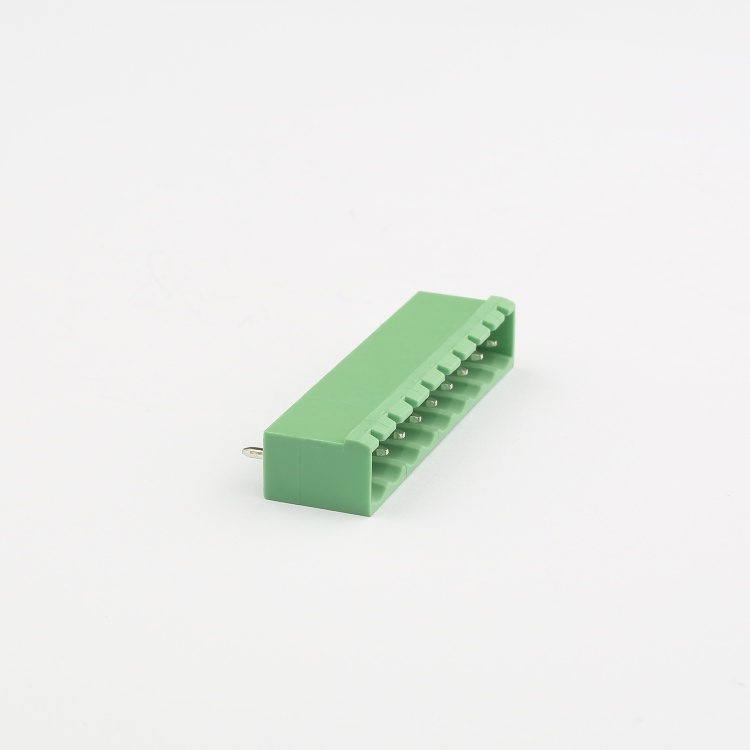

產品名稱：     YE插拔式接線端子9針
產品型號：       YE040-500/YE040-508
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       12A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：         AC2000V/1min

下載產品樣冊下載產品樣冊

產品詳情

YE插拔式接線端子9針YE040-500/YE040-508的具體信息如下：

一、基礎參數

?額定電壓?：300V，適用于工業控制、通信設備等場景

?額定電流?：12A（部分同系列產品額定電流為16A）

?線徑范圍?：0.2~2.5mm2，適配不同規格導線

?針距?：5.00mm，采用白色外觀及鍍鎳錫表面觸點設計

二、性能指標

?工作溫度?：-40℃～+150℃，瞬間耐受溫度可達+250℃（持續5秒）

?接觸電阻?：≤20mΩ，絕緣電阻＞5000mΩ（DC500V測試條件下）

?耐電壓?：AC2000V/1min，確保高電壓環境下的穩定性

三、結構與設計特性

?機械結構?：由彈性鎖扣和切口組成，支持快速插拔且可重復使用，插座兩端配有防護裝配耳，防止接片錯位

?連接方式?：采用冷壓頭柔性導線接入，彈簧自動壓緊導線，支持操作桿輔助插拔

?防護設計?：符合鐵路標準EN 50155抗震測試要求，適用于復雜工況

四、應用與可靠性

?適用場景?：工業控制、HVAC控制等領域，常用于PCB板焊接

?可靠性測試?：包含接觸電阻、電壓降、溫升及機械壽命測試（如插拔次數驗證）

?安全性?：有效避免導線松動導致的短路或漏電風險

該系列產品可通過水平、垂直或傾斜方式安裝于印刷電路板，具體選型需結合位數（如9針）和間距需求。
