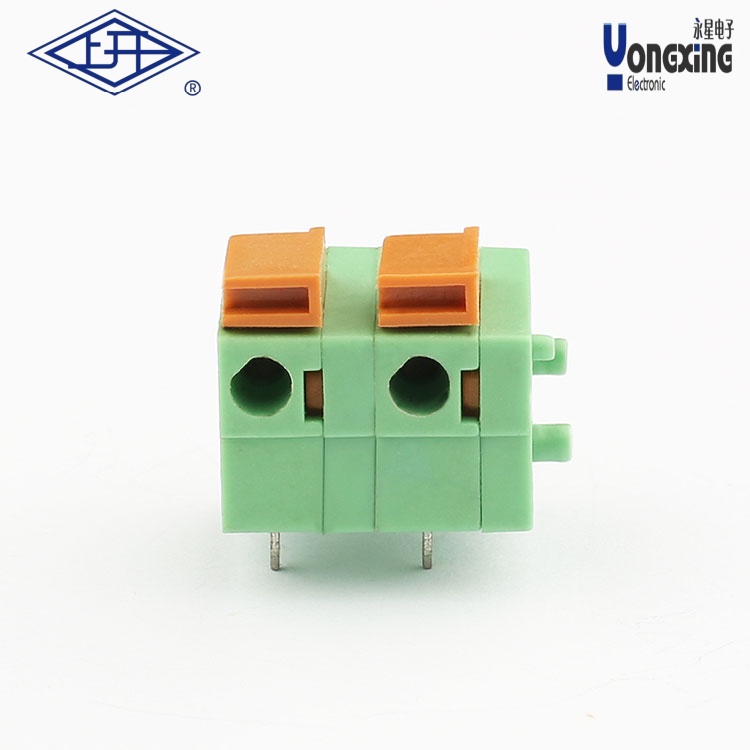

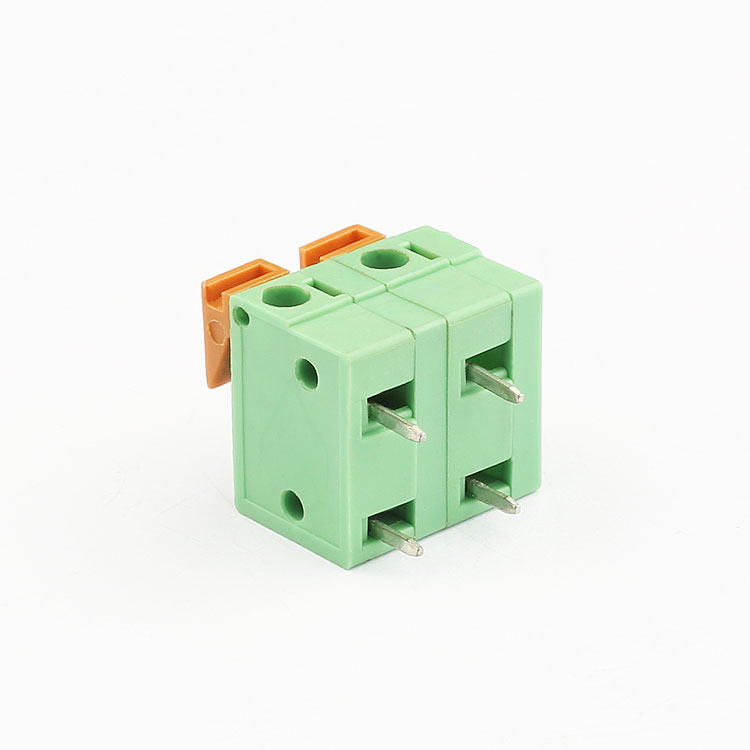

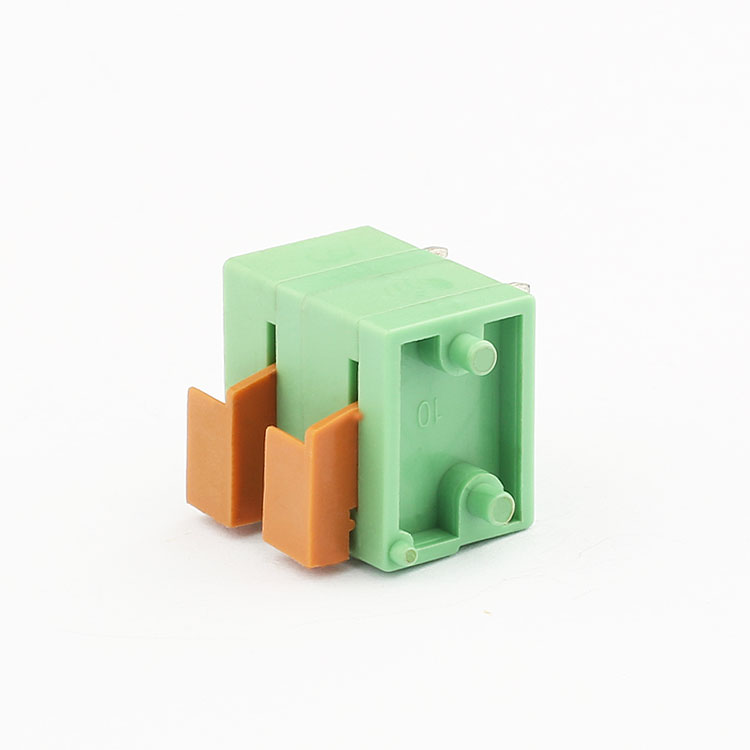

> YX彈簧式PCB兩針接線端子

•
•
•
•

產品名稱：     YX彈簧式PCB兩針接線端子

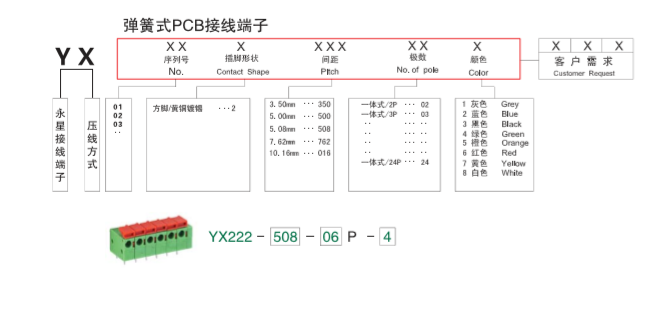

產品型號：      YX222-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

YX彈簧式PCB兩針接線端子是一種適用于電路板連接的電子元件，其核心特點為彈簧式夾持結構和雙針設計。以下為綜合信息整理：

一、產品特性

?彈簧式夾緊技術?

采用免螺絲彈簧夾持設計，可實現單芯線或圓棒端子直接插入，無需輔助工具。夾緊方式分為碟式或杠桿式結構，確?？焖侔惭b且適用于不同線徑。

?結構與參數?

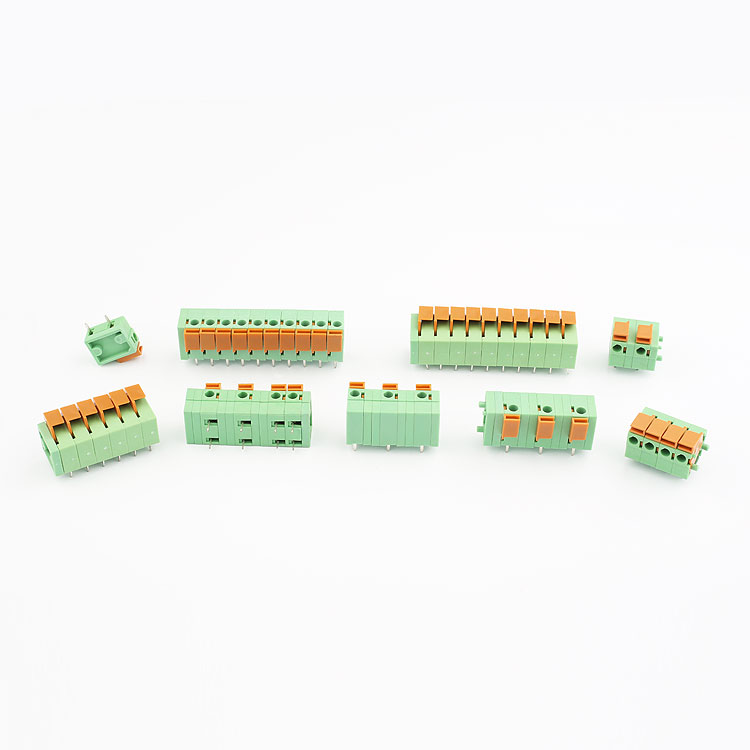

間距：常見規格包括5.00mm和5.08mm；

電氣參數：支持300V電壓和7A電流；

安裝方式：支持PCB板穿孔式安裝。

?

材質與認證?

外殼多為灰白色工程塑料，符合ROHS、UL及REACH標準，部分產品通過ISO認證和IEC標準生產。

二、應用場景

主要用于工業控制設備、電源系統及自動化裝置的PCB板電源/信號連接；

適用于需要頻繁接線或現場快速維護的場景。

三、技術文檔與支持

部分廠商提供詳細規格書下載（如間距、載流量等參數），并支持免費樣品測試。
