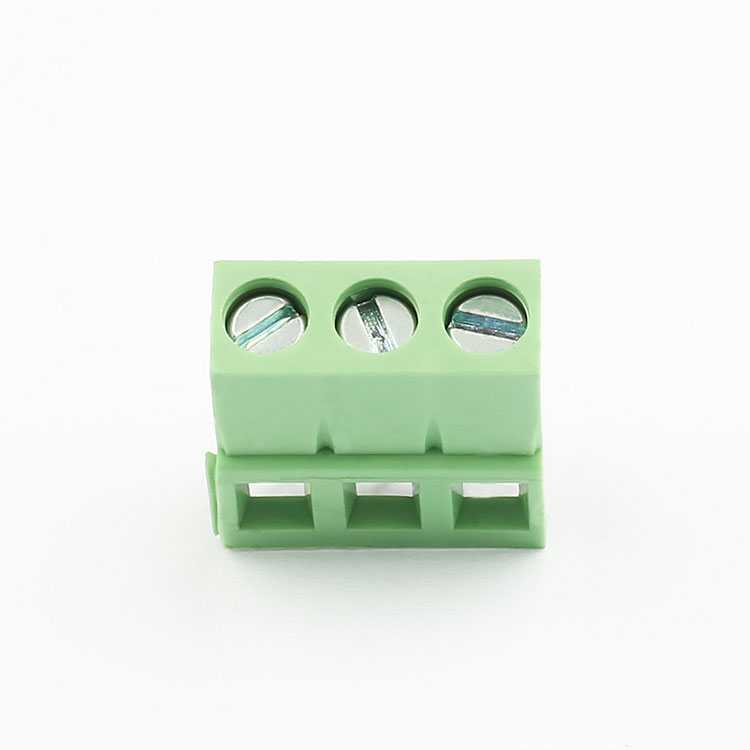

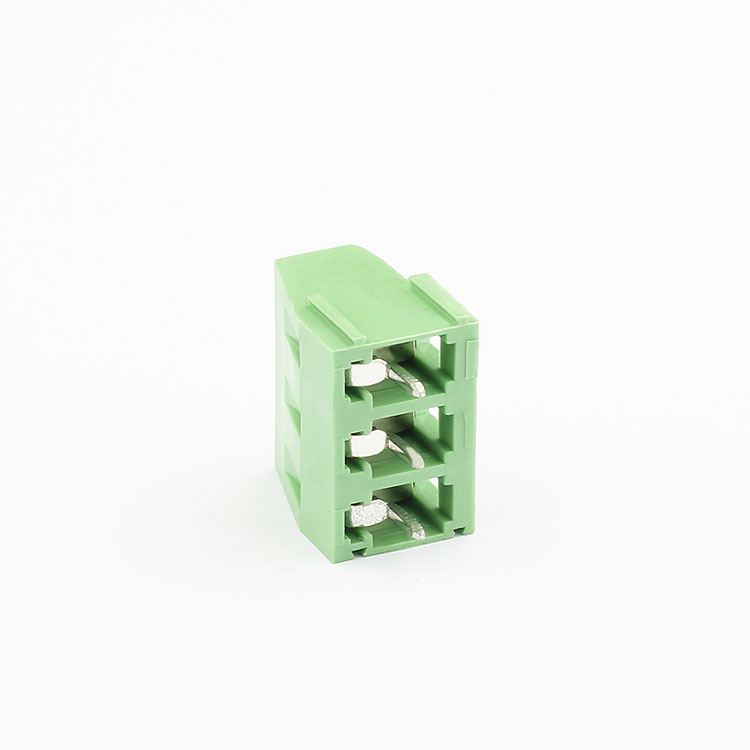

> YB螺釘式PCB三針接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB三針接線端子
產品型號：      YB312-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB三針接線端子是一種專為印刷電路板設計的通用型電氣連接組件，以下是其關鍵信息梳理：

一、產品概述

?型號定義?：型號中的“YB”代表特定產品系列，“螺釘式”指接線方式，“三針”即3芯結構，支持多線路連接需求。

?結構類型?：直式穿孔設計，采用螺釘夾緊固定導線，具備單層、雙層或三層布局的適配性，提升安裝靈活性。

二、技術參數

?電氣性能?

額定電流：15A至30A（視具體型號而定）

額定電壓：250V-300V

耐電壓：AC 1250V/1min

機械特性?

間距規(guī)格：常見有5.0mm、5.08mm、6.35mm、7.5mm等多種選項

適用線徑：26-18AWG（約1.0mm）

工作溫度：-40°C至+105°C

三、結構特點

?夾緊方式?：通過頂部固定板與緊固螺釘聯動設計，實現導線快速壓接，防止脫落。

?外觀設計?：常見絕緣體顏色為綠色或藍色，便于線路識別。

?安裝方式?：支持PCB板直插焊接，兼容穿孔式或表面貼裝工藝。

四、應用領域

?工業(yè)場景?：計算機、通信設備、醫(yī)療儀器及交通運輸設備。

?消費電子?：家電控制系統、汽車電子模塊。

?大電流場景?：適用于需高電流承載的歐式電氣柜及工業(yè)控制器。
