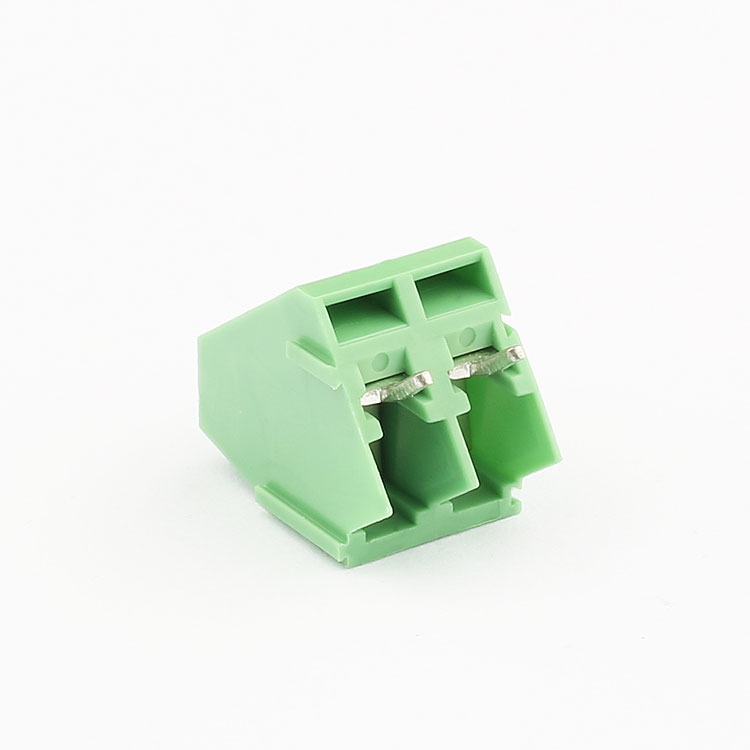

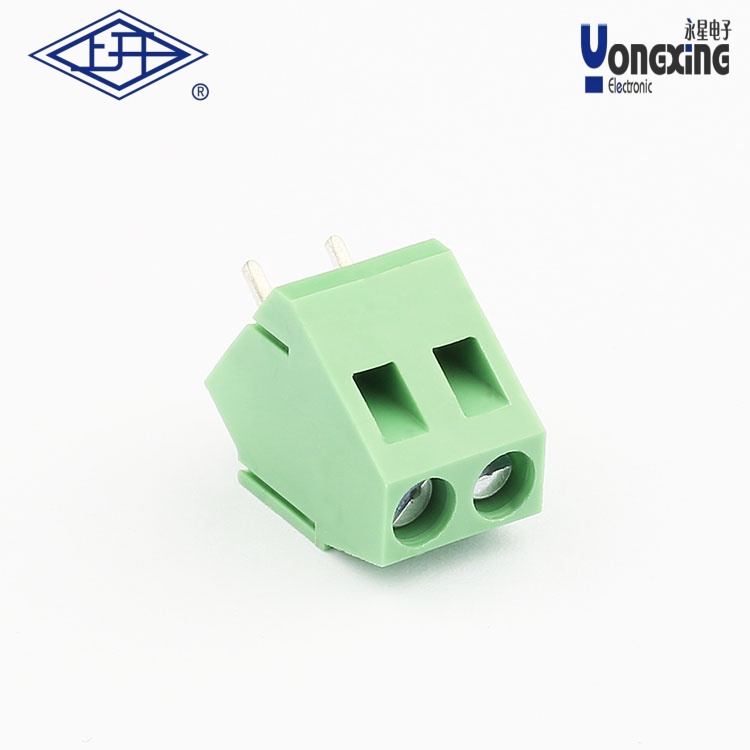

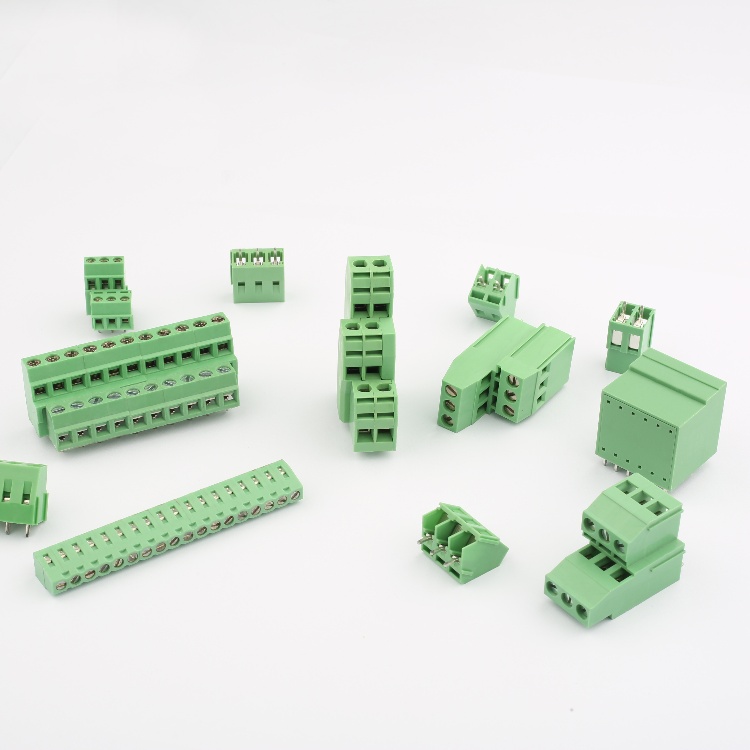

> YB螺釘式PCB接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB接線端子
產品型號：      YB-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB接線端子是一種用于印刷線路板電氣連接的螺釘固定式連接器件,以下是其主要特性及應用信息：

一、技術參數

?電氣性能?：額定電壓300V，額定電流10A，接觸電阻≤20mΩ，絕緣電阻>5000mΩ（DC500V測試條件下），耐電壓AC2000V/1min。

?溫度范圍?：操作溫度-40℃～+150℃，瞬間耐受溫度可達+250℃（持續5秒）。

?適配線徑?：支持28-14AWG線纜（截面積1.5mm2），推薦剝線長度6-7mm。

二、結構與設計特點

?螺釘壓接?：通過螺絲直接固定導線，夾線體與焊腳分離設計，避免焊接點因螺絲擰緊而受損。

?緊湊性?：結構設計緊湊，外殼堅固，適用于高密度PCB布局。

?材料耐用性?：通常采用黃銅等高導電材料，部分型號搭配阻燃外殼，適應工業環境需求。

三、應用場景

?工業設備?：如配電箱、自動化控制系統中的PCB板間連接。

?復雜環境?：耐寬溫、抗振動特性使其適合新能源汽車、光伏發電等嚴苛場景。

?高可靠性需求?：如電力控制、通信設備中需要穩定電氣連接的場合。

四、與其他PCB接線端子的對比

類型      特點                           適用場景

?螺釘式?    連接穩固，適合大電流，需工具安裝       工業設備、高振動環境

?插拔式?    快速插拔，接觸壓力均勻             頻繁更換的測試設備

?彈簧式?    無需工具，單芯線直插，退線方便        照明系統、低密度布線

?柵欄式?    板式壓線，支持粗線徑（0.5-6mm2）       電機控制、電源分配

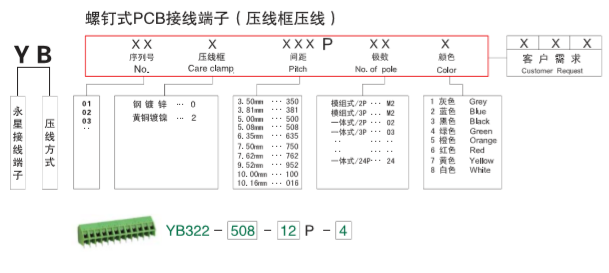

五、選型注意事項

?間距匹配?：需與PCB布局的針距（如3.81mm、5.0mm等）一致。

?電流余量?：建議選擇額定電流至少為系統最大值的150%，以應對瞬時過載。

?焊接工藝?：確保焊腳與PCB板焊接牢固，避免虛焊導致接觸不良。
