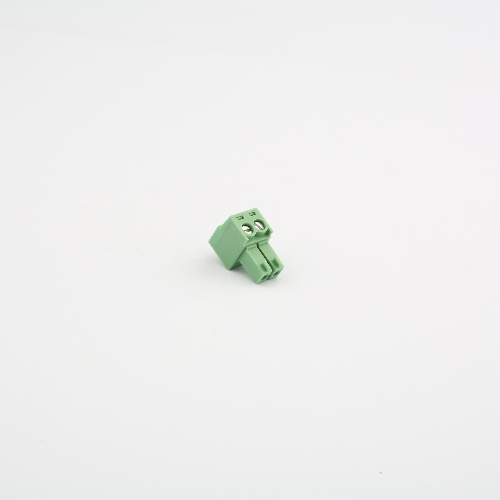

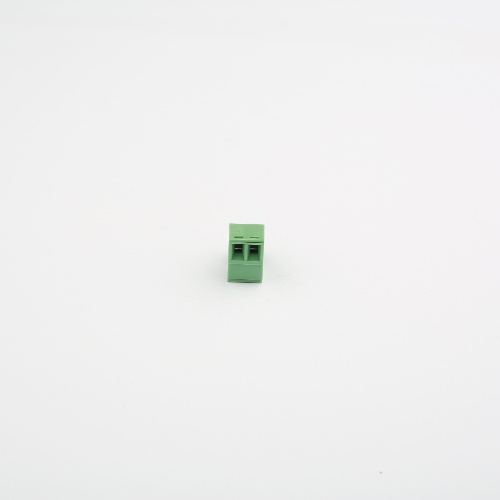

> YC插撥式接線端子

•
•
•
•

產品名稱：     YC插撥式接線端子
產品型號：      YC
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YC插撥式接線端子是一種廣泛應用于電氣連接的電子元器件，，具有高可靠性和便捷性。以下是其核心特性及技術參數的總結：

?一、產品概述?

?類型?：屬于插拔式快速接線端子系列，由插頭和底座兩部分組成，支持螺釘固定與插拔結合的連接方式。

?適用場景?：常見于配電箱、工業控制設備、PCB板等場景，尤其適合需要頻繁維護或拆裝的場景。

?

二、技術參數?

?電氣性能?

額定電壓?：300V

?額定電流?：10A

?接觸電阻?：≤20mΩ

?絕緣電阻?：>5000mΩ（DC500V測試）

?耐壓強度?：AC2000V/1min。

?

環境適應性?

工作溫度?：-40℃～+150℃

?瞬時耐溫?：+250℃（5秒內）。

?

機械規格?

線徑支持?：28-14AWG（1.5mm2）

?剝線長度?：6-7mm

?間距選項?：支持5.00/5.08mm等標準間距。

?

三、結構設計特點?

?防振動設計?：通過插拔結構的機械鎖緊確保長期穩定連接，避免因振動導致接觸不良。

?防護配件?：部分型號可加裝配耳，防止接片錯位并增強機械保護。

?安裝方式?：支持立式（豎向）或臥式安裝，適配不同PCB布局需求。

?

四、應用適配性?

?PCB兼容性?：底座可直接焊接至PCB板，插頭部分用于導線壓接，簡化裝配流程。

?工業場景?：適用于儲能系統、光伏設備等高可靠性要求的領域。

?

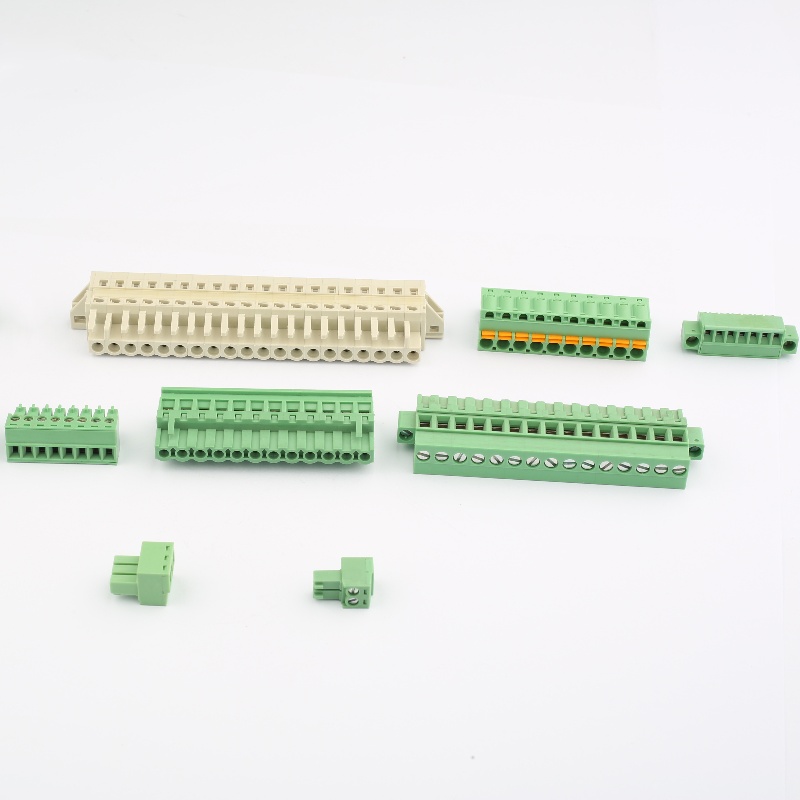

五、型號與配件?

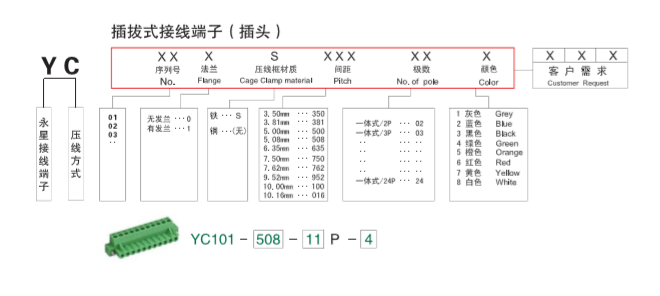

?典型型號?：如YC010-5.00/5.08，標注間距和安裝方向（立式/豎式）。

?配套工具?：專用端子機（如揚誠YC-1T）可提高壓接效率，支持4500次/分鐘的操作頻率
